介紹

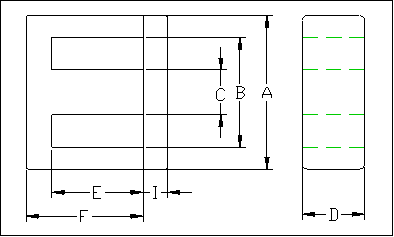

| 型號 | 毛重 | 尺寸 | ||||||
| A | Bmin | C | D | E | F | I | ||
| EI22B | 10 | 22.0±0.6 | 15.6 | 5.7±0.3 | 5.7±0.3 | 11.0±0.3 | 15.0±0.3 | 4.0±0.3 |
| EI28 | 24.4 | 28.0±0.6 | 18.6 | 7.2±0.3 | 10.7±0.3 | 12.8±0.3 | 16.6±0.3 | 4.0±0.3 |
| EI30 | 34.6 | 30.0±0.5 | 19.6 | 10.7±0.3 | 10.7±0.3 | 16.4±0.3 | 21.2±0.3 | 5.0±0.3 |
| EI33 | 44 | 33.0±0.6 | 23.5 | 9.7±0.3 | 12.7±0.3 | 19.6±0.3 | 24.0±0.3 | 5.0±0.3 |
| EI34 | 44 | 33.9±0.6 | 25.0 | 9.7±0.3 | 12.5±0.3 | 19.7±0.3 | 24.1±0.3 | 5.0±0.3 |
| EI40 | 64.5 | 40.0±0.7 | 26.8 | 11.8±0.3 | 11.8±0.3 | 20.9±0.3 | 27.8±0.3 | 7.0±0.3 |
| EI40B | 64 | 40.0±0.7 | 26.8 | 11.7±0.3 | 11.7±0.3 | 21.3±0.3 | 27.3±0.3 | 6.5±0.3 |
| 型號 | 有效參數 | AL±25%(nH/N^2) | 凈重 | |||||||
| C1mm | -1 | Lemm | Aemm | 2 | Vemm | 3 | PC40 | |||
| EI22B | 1.12 | 42.3 | 37.8 | 1600.0 | 1800 | 9.0 | ||||
| EI28B | 0.57 | 48.2 | 86.0 | 4145.0 | 3700 | 20.0 | ||||
| EI30 | 0.54 | 57.7 | 106.1 | 6120.0 | 4000 | 31.0 | ||||
| EI33 | 0.57 | 67.8 | 122.0 | 8274.2 | 3800 | 40.5 | ||||
| EI34 | 0.60 | 69.5 | 114.0 | 7965.0 | 3700 | 40.0 | ||||
| EI40 | 0.50 | 75.9 | 151.2 | 11481.9 | 4200 | 55.0 | ||||
| EI40B | 0.54 | 77.5 | 143.0 | 11100.0 | 4000 | 54.7 | ||||
